Bộ xử lý video HD-VP210A
Bộ xử lý video HD-VP210A
- Model: Bộ xử lý video HD-VP210A
- Hãng sãn xuất: HUIDU
Bộ xử lý video HD-VP210 là bộ xử lý video 3 trong 1, tích hợp thẻ gửi đồng bộ và bộ xử lý video trong một, hỗ trợ đĩa U để phát video / hình ảnh, mô-đun Wi-Fi tiêu chuẩn, hỗ trợ điều khiển không dây APP di động, hỗ trợ đầu vào tín hiệu video đa kênh và tín hiệu đầu vào video có thể được chuyển đổi tùy ý. Phạm vi điều khiển tối đa là 1,3 triệu pixel, phù hợp với mọi trường hợp màn hình LED vừa và nhỏ được phát đồng bộ trong thời gian thực.
TÍNH NĂNG SẢN PHẨM
Đầu vào
1. Hỗ trợ đầu vào tín hiệu 1 * HDMI, 1 * DVI, 1 * VGA, 1 * CVBS và hỗ trợ chuyển đổi theo ý muốn.
2. 1 cổng đầu vào USB, hỗ trợ phát lại trực tiếp video và hình ảnh ở nhiều định dạng chính khác nhau trong thư mục gốc của đĩa U và hỗ trợ phát lại video độ phân giải cao lên tới 1080P;
3. Hỗ trợ đầu vào âm thanh hai kênh tiêu chuẩn TRS 3,5mm 1 kênh và đầu vào âm thanh HDMI.
Đầu ra
1. Đạt tiêu chuẩn với 2 cổng mạng Gigabit, có thể được xếp tầng trực tiếp vào thẻ nhận;
2. Kiểm soát tối đa 1,3 triệu pixel, hỗ trợ ngang lên tới 3840 pixel và hỗ trợ dọc lên tới 2500 pixel;
3. Đầu ra âm thanh hai kênh tiêu chuẩn TRS 3,5mm 1 kênh.
CHỨC NĂNG
1. Wi-Fi tiêu chuẩn, hỗ trợ điều khiển không dây qua APP di động;
2. Hỗ trợ điều chỉnh độ sáng;
3. Hỗ trợ 8 cài đặt trước cảnh và cuộc gọi.
MÔ TẢ GIAO DIỆN

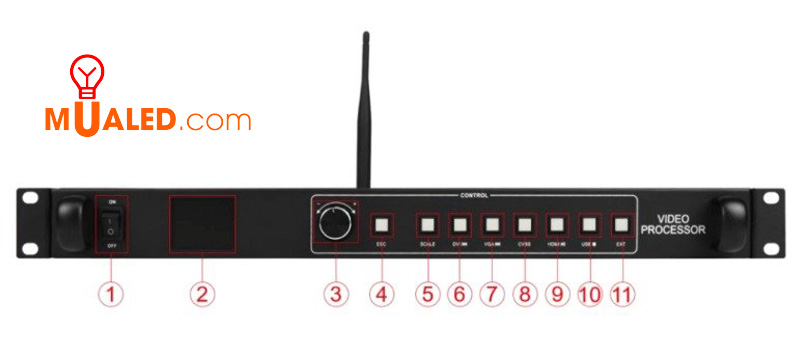

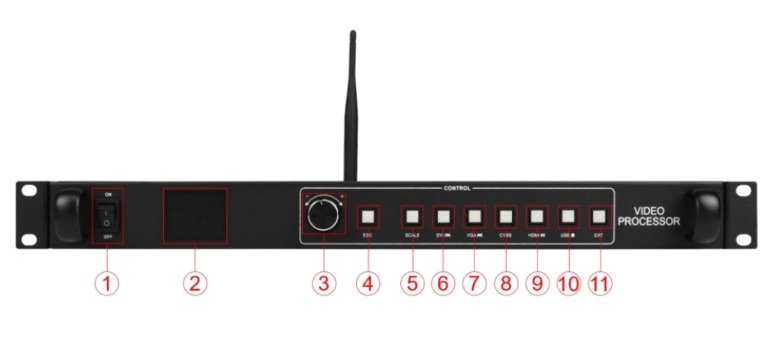

1. Bảng điều khiển phía trước
| Tham số | Giao diện | Mô tả |
| 1 | Công tắc | Kiểm soát đầu vào nguồn AC |
| 2 | Màn hình LCD | Gỡ lỗi hiển thị menu, thông số màn hình và các thông tin khác |
| 3 | MENU núm xoay | Xoay để chọn, nhấn để xác nhận |
| 4 | ESC | Phím thoát/phím quay lại |
| 5 | SCALE | Nút chuyển đổi một phần/toàn màn hình |
| 6 | DVI | Chọn tín hiệu DVI / Phát chương trình U-disk cuối cùng |
| 7 | VGA | Chọn tín hiệu VGA/Phát chương trình đĩa U tiếp theo |
| 8 | CVBS | Chọn tín hiệu CVBS |
| 9 | HDMI | Chọn tạm dừng và phát chương trình tín hiệu HDMI / đĩa U |
| 10 | USB | Chọn để phát chương trình U-disk / Chương trình U-disk dừng phát |
| 11 | EXT | Đóng băng chỉ bằng một cú nhấp chuột |

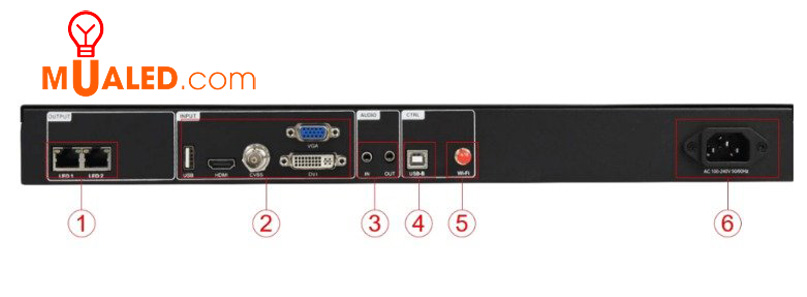

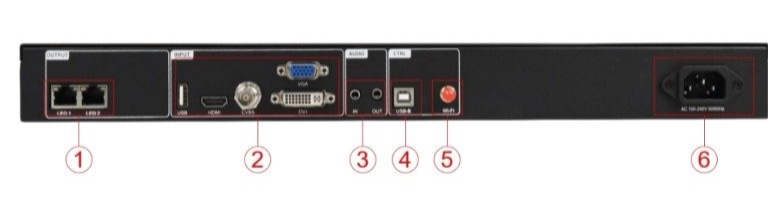

2. Bảng điều khiển phía sau
| Giao diện đầu vào | |||
| Tham số |
Tên |
Số lượng | Mô tả |
| 2 | USB | 1 |
Giao diện đầu vào USB2.0 Đĩa U có thể được lắp vào để phát video và hình ảnh CCác định dạng tệp video: mp4, avi, mpg, mkv, Mov, vob và rmvb; Mã hóa video: MPEG4 (MP4), MPEG_SD/HD, H.264 (AVI, MKV), FLV. Định dạng tệp hình ảnh: jpg, jpeg, png và bmp |
| HDMI | 1 |
Giao diện đầu vào HDMI Dạng giao diện: HDMI-A Chuẩn tín hiệu: Tương thích ngược HDMI 1.3 Độ phân giải Chuẩn VESA, ≤1920x1080@60Hz Hỗ trợ đầu vào âm thanh |
|
| CVBS | 1 |
Giao diện đầu vào CVBS Hình thức giao diện: BNC Tiêu chuẩn tín hiệu: PAL/NTSC 1Vpp±3db (Video 0,7V + Đồng bộ hóa 0,3v) 75 ohm Độ phân giải: 480i, 576i |
|
| DVI | 1 |
Giao diện đầu vào DVI Hình thức giao diện: BNC Tiêu chuẩn tín hiệu: PAL/NTSC 1Vpp±3db (Video 0,7V + Đồng bộ hóa 0,3v) 75 ohm Độ phân giải: 480i, 576i Chuẩn tín hiệu: Tương thích ngược DVI1.0 Độ phân giải: Chuẩn VESA, PC tới 1920x1080, HD tới 1080p |
|
| VGA | 1 |
Giao diện đầu vào VGA Hình thức giao diện: ổ cắm DB15 Chuẩn tín hiệu: R, G, B, Hsync, Vsync:0 to1Vpp±3dB (0,7V Video+0,3v Sync) Độ phân giải: Tiêu chuẩn VESA, 1920×1080p@60Hz |
|
| 3 | AUDIO IN | 1 | Giao diện đầu vào âm thanh hai kênh TRS 3,5mm |
| 6 | Nguồn cấp | 1 | AC 100-240V, 50/60Hz |
| Giao diện đầu ra | |||
| Tham số | Tên | Số lượng | Mô tả |
| 1 | Cổng mạng Gigabit | 2 |
Được sử dụng để xếp tầng các thẻ nhận để truyền luồng dữ liệu RGB Mỗi cổng mạng kiểm soát phạm vi 650.000 pixel. |
| 3 | AUDIO OUT | 1 |
Cổng đầu ra âm thanh kênh đôi TRS 3,5mmGiao diện đầu ra âm thanh hai kênh TRS 3,5mm Kết nối với bộ khuếch đại công suất âm thanh để có bộ khuếch đại âm thanh bên ngoài công suất cao. |
| Giao diện điều khiển | |||
| Tham số | Tên | Số lượng | Mô tả |
| 4 | USB-B | 1 |
Kết nối với máy tính để gỡ lỗi thiết bị |
| 5 | Wi-Fi | 1 |
Kết nối ăng-ten Wi-Fi để tăng cường tín hiệu Wifi |
THÔNG SỐ KỸ THUẬT
| Mô tả | Giá trị |
| Điện áp định mức (V) | AC 100-240V |
| Nhiệt độ làm việc (oC) | -20oC ~ 55oC |
| Độ ẩm môi trường làm việc (%RH) | 20%RH~90%RH |
| Độ ẩm môi trường bảo quản (%RH) | 10%RH~95%RH |

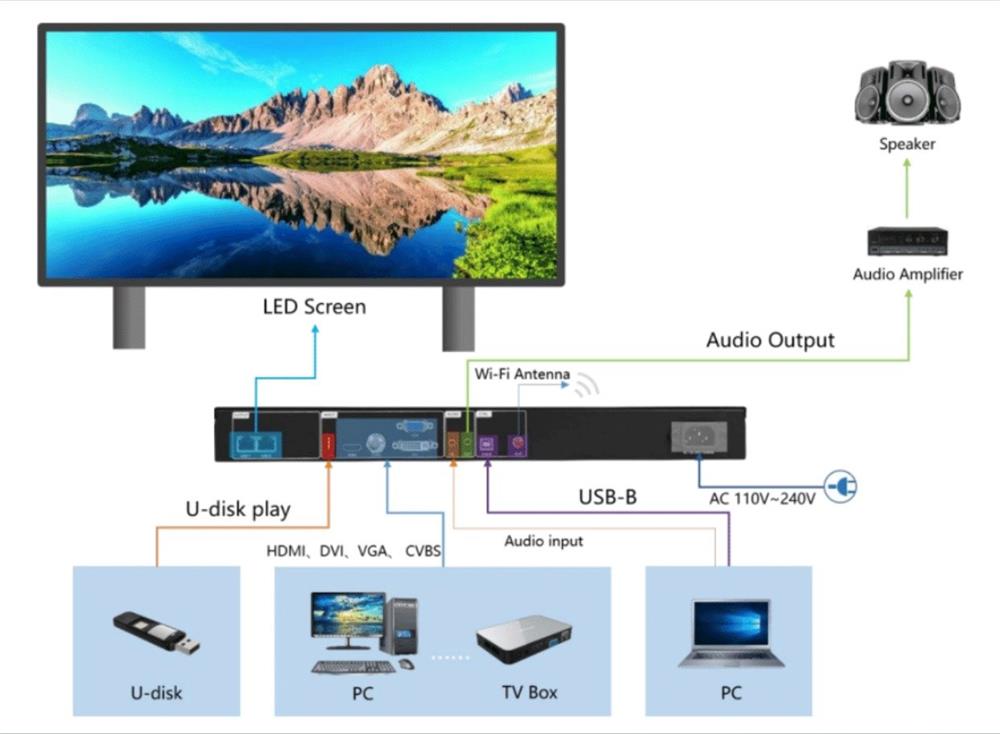

SƠ ĐỒ KẾT NỐI

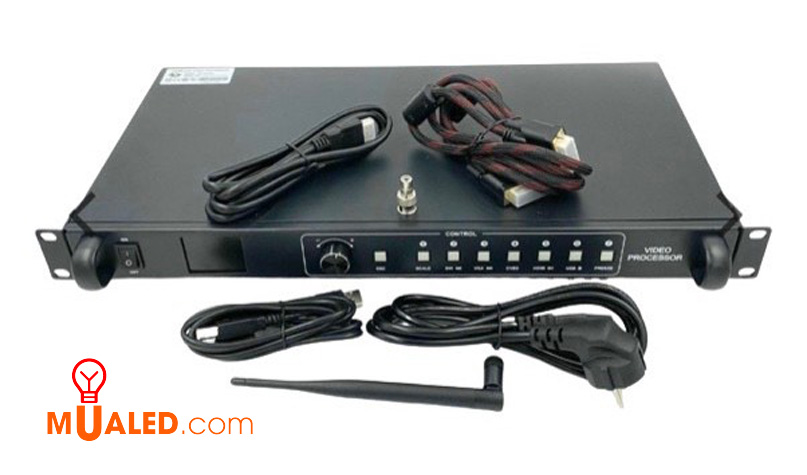

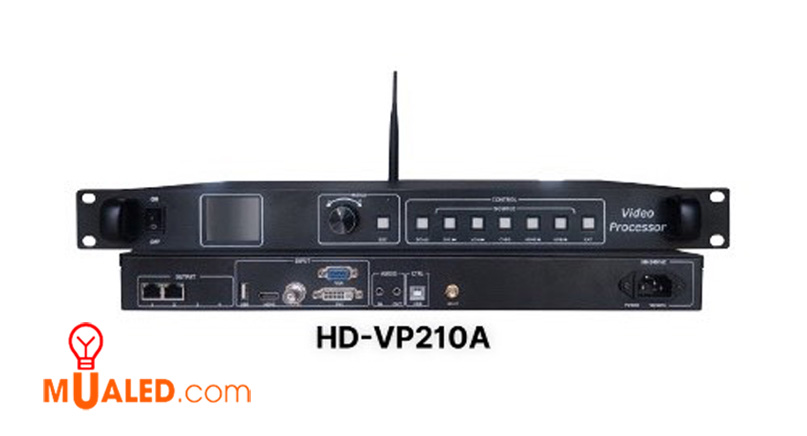

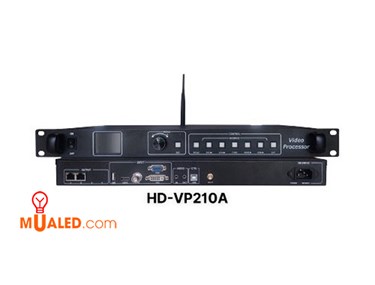

HÌNH ẢNH SẢN PHẤM
