Card HD-C36C WI-FI
Card HD-C36C WI-FI
- Model: Card HD-C36C WI-FI
- Hãng sãn xuất: HUIDU

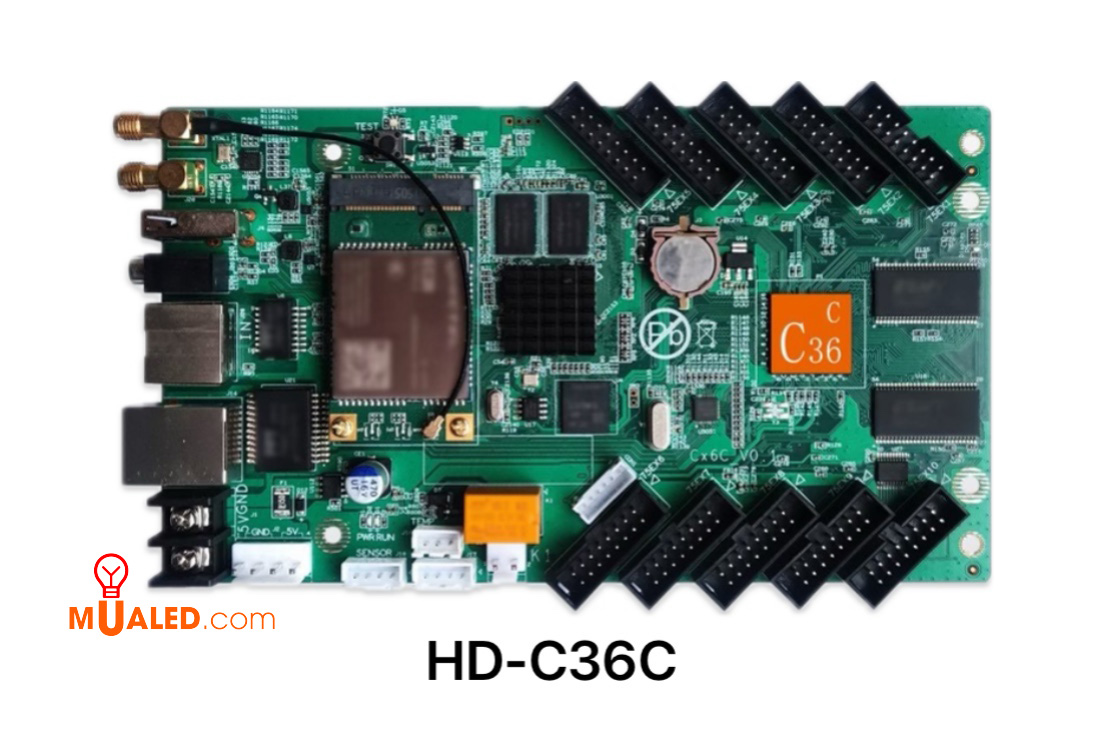

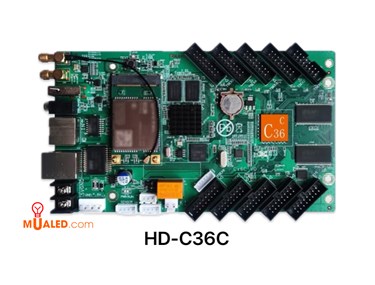

Card HD-C36C là thẻ gửi không đồng bộ cho màn hình LED đầy đủ màu sắc vừa và nhỏ, với phạm vi điều khiển tối đa 520.000 pixel, dung lượng lưu trữ 4GB trên bo mạch, hỗ trợ mở rộng và chèn đĩa U, mô-đun Wi-Fi tiêu chuẩn, hỗ trợ chương trình cập nhật không dây APP di động, cũng có thể hỗ trợ mô-đun 4G tùy chọn, thực hiện quản lý cụm từ xa Internet, tiêu chuẩn với rơle, hỗ trợ cung cấp điện điều khiển từ xa.
TÍNH NĂNG SẢN PHẨM
1. Phạm vi điều khiển: 520.000 pixel tải siêu dài, hỗ trợ lên đến 8192 pixel, lên đến 1024 pixel;
2. Giao tiếp mô-đun Wi-Fi tiêu chuẩn, cập nhật nội dung thông qua APP di động;
3. Rơle 1 chiều tiêu chuẩn, hỗ trợ cung cấp điện điều khiển từ xa;
4. Bộ nhớ 4GB trên bo mạch, hỗ trợ đĩa U để mở rộng không gian lưu trữ;
5. Hỗ trợ 4G tùy chọn, hỗ trợ điều khiển cụm từ xa Internet;
6. Có 10 bộ giao diện phổ quát HUB75E trên tàu, có thể được sử dụng làm thẻ nhận.
THÔNG SỐ KỸ THUẬT
| CHỨC NĂNG |
THÔNG SỐ |
|
Các loại mod được hỗ trợ |
Tương thích với các mô-đun đầy đủ màu sắc và một màu và hai màu trong nhà và ngoài trời; Hỗ trợ chip thông thường và chip PWM chính thống |
|
Phương pháp quét |
Hỗ trợ bất kỳ phương pháp quét nào từ quét tĩnh đến quét 1/64 |
|
Phạm vi kiểm soát |
520.000 điểm (1024*512), tối đa 8192 pixel, tối đa 1024 pixel |
|
Thang độ xám |
Hỗ trợ 256-65536 có thể điều chỉnh |
|
Chức năng phát lại |
Hỗ trợ video, hình ảnh, các chức năng cơ bản như GIF động, văn bản, tài liệu Office, đồng hồ, thời gian, v.v.; Hỗ trợ điều khiển từ xa bên ngoài, nhiệt độ, độ ẩm, độ sáng và các chức năng mở rộng khác |
|
Tính năng video |
Hỗ trợ giải mã phần cứng tần số HD video, đầu ra tốc độ khung hình 60Hz; Hỗ trợ tất cả các định dạng phổ biến như AVI, WMV, RMVB, MP4, 3GP, ASF, MPG, FLV, F4V, MKV, MOV, DAT, VOB, TRP, TS, WEBM, v.v |
|
Định dạng hình ảnh |
Có BMP, GIF, JPG, JPEG, PNG, PBM, PGM, PPM, XPM, XBM, v.v. |
|
Nhắn tin |
Hỗ trợ chỉnh sửa văn bản, chèn hình ảnh và nhập trực tiếp văn bản như word, txt, rtf, html, v.v |
|
Tư liệu |
Có các định dạng tài liệu Office như DOC, DOCX, XLSX, XLS, PPT, PPT, v.v |
|
Đồng hồ |
Hỗ trợ đồng hồ analog, đồng hồ kỹ thuật số và nhiều chức năng đồng hồ quay số |
|
Đầu ra âm thanh |
Đầu ra âm thanh nổi hai kênh là tiêu chuẩn |
|
Dung lượng lưu trữ |
Bộ nhớ 4GB tích hợp, đồng thời hỗ trợ mở rộng đĩa U |
|
Loại giao tiếp |
Cổng mạng, ổ flash USB, Wi-Fi, 4G (tùy chọn) |
|
Giao diện |
IN: 100 Mbps RJ45*1, USB 2.0*1, nút kiểm tra*1, giao diện cảm biến*1, giao diện GPS*1 OUT: RJ45*1 Gb / giây, Âm thanh hai kênh*1 |
|
Công suất hoạt động |
8 watt |

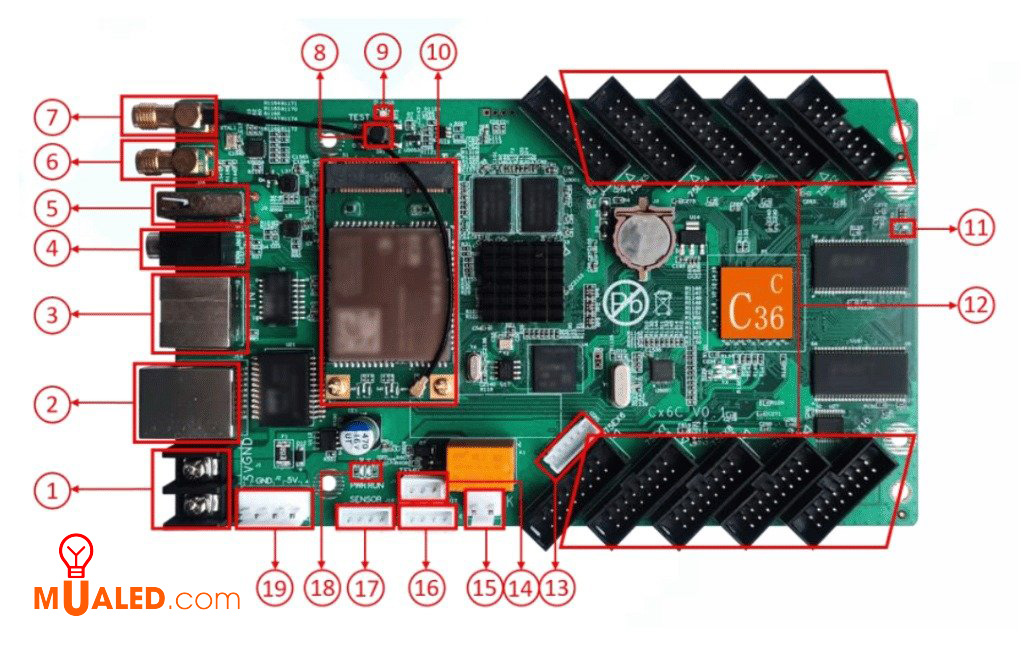

MÔ TẢ GIAO DIỆN
1. Cổng cấp nguồn: kết nối nguồn cung cấp điện 5V DC.
2. Cổng mạng đầu ra: cổng mạng 1Gbps, kết nối với thẻ nhận.
3. Cổng mạng đầu vào: Kết nối với máy tính hoặc bộ định tuyến.
4. Cổng đầu ra âm thanh: hỗ trợ đầu ra stereo chuẩn hai kênh.
5. Cổng USB: kết nối với thiết bị USB, ví dụ như USB, ổ cứng di động di động, v.v.
6. Cổng kết nối anten Wi-Fi: kết nối với anten Wi-Fi bên ngoài.
7. Cổng kết nối anten mạng 4G: kết nối với anten 4G bên ngoài.
8. Nút kiểm tra: kiểm tra đốt màn hình LED.
9. Đèn báo tín hiệu 4G: hiển thị trạng thái mạng 4G.
10. Cổng Mini PCIE: kết nối với mô-đun mạng 4G cho kiểm soát đám mây (Tùy chọn).
11. Đèn báo trạng thái hiển thị: Trạng thái làm việc đang nhấp nháy.
12. Cổng HUB75E: kết nối với các mô-đun LED bằng cáp dẹt.
13. Cổng giao diện dự trữ, không xác định.
14. Cổng kết nối cảm biến nhiệt độ: kết nối với cảm biến nhiệt độ và hiển thị giá trị thời gian thực.
15. Cổng kết nối kiểm soát relay: cổng kết nối nguồn của relay.
16. Cổng GPS: kết nối với mô-đun GPS.
17. Cổng kết nối cảm biến: kết nối bộ cảm biến S108 và S208.
18. Đèn báo trạng thái làm việc của bộ điều khiển: Đèn PWR là đèn báo trạng thái nguồn cấp, khi hoạt động bình thường, đèn sẽ luôn sáng, Đèn RUN là đèn báo trạng thái đang hoạt động, khi hoạt động bình thường, đèn sẽ nhấp nháy.
19. Giao diện nguồn hoàn hảo: Giao diện nguồn 5V DC, với thiết kế hoàn hảo, có chức năng tương tự như cột liên kết 5V DC của 1.
PHƯƠNG PHÁP ĐIỀU KHIỂN

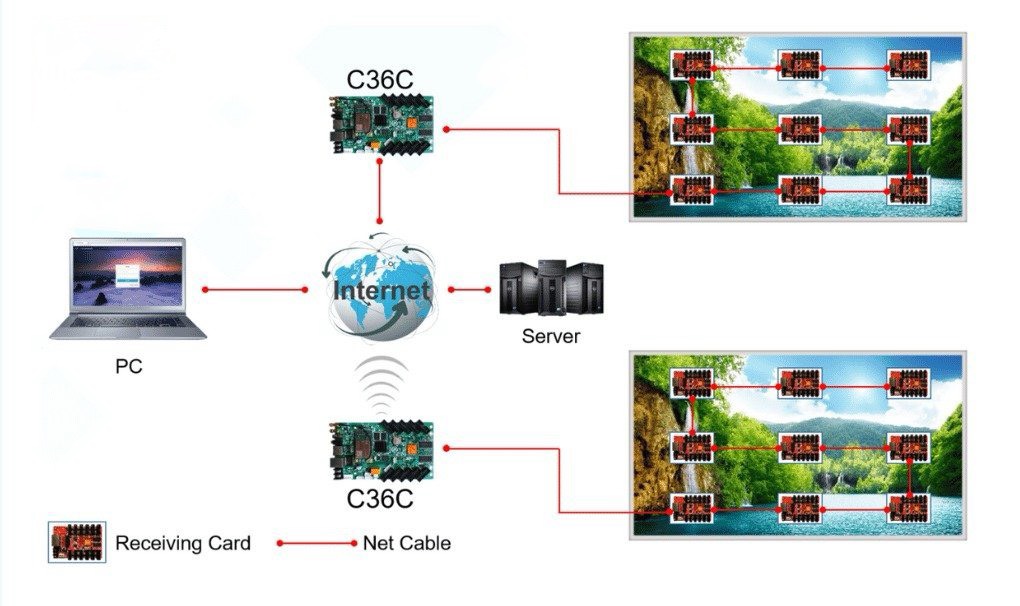

1. Điều khiển cụm từ xa qua Internet: Hộp phát lại có thể được kết nối qua 4G (tùy chọn), cáp mạng và cầu nối Wi-Fi cách truy cập Internet.

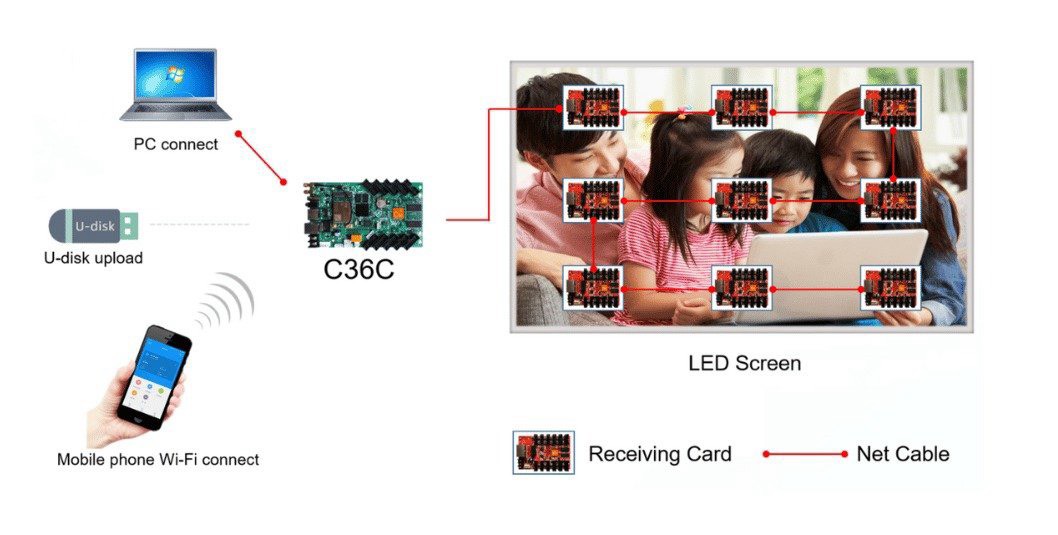

2. Điều khiển một-một không đồng bộ: Cập nhật chương trình thông qua kết nối cáp mạng, kết nối Wi-Fi và ổ flash USB. Văn phòng Kiểm soát mạng miền (cụm) có thể truy cập mạng LAN thông qua kết nối cáp mạng và cầu nối Wi-Fi
