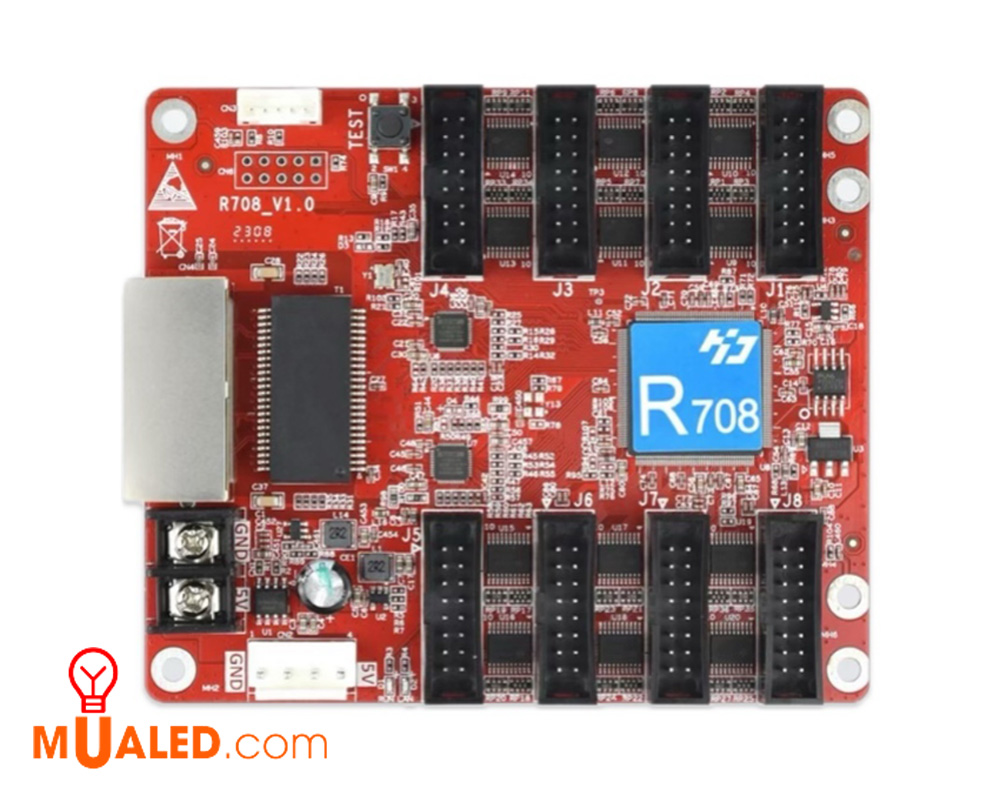

Card thu HD-R708
Card thu HD-R708
- Model: Card HD-R708
- Hãng sãn xuất: HUIDU
Card thu HD-R708 là card thu với 8 cổng HUB75E, tương thích với card thu series-R, hoạt động với card phát không đồng bộ, card phát đồng bộ và bộ điều khiển LED all-in-one.
TÍNH NĂNG SẢN PHẨM
1. Tích hợp 8 giao diện HUB75E tiêu chuẩn
2. Hỗ trợ chip thông thường và chip PWM
3. Hỗ trợ mô-đun tĩnh, quét 1/128 bất kỳ chế độ quét nào
4. Hỗ trợ trao đổi nhóm dữ liệu và cài đặt bù đắp nhóm dữ liệu
5. Cài đặt thông minh, lấy mẫu, truy tìm, v.v.
6. Hỗ trợ xếp tầng nhiều thẻ và sắp xếp tùy ý
7. Phạm vi tải khuyến nghị: 128 * 512 cho chip thông thường và 256 * 512 cho chip PWM
KỸ THUẬT
1. Khả năng chịu tải tối đa: 190.000
2. Chip thông thường: 128 x 512
3. Chip xung: 256 x 512
4. Giao diện HUB: HUB75E
5. Hỗ trợ phạm vi quét: Tĩnh 1/128

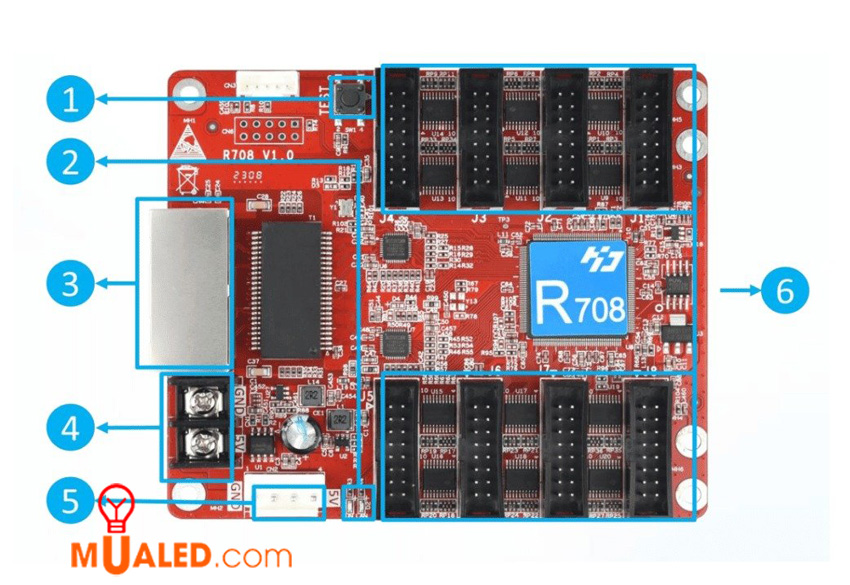

MÔ TẢ GIAO DIỆN
STT |
GIAO DIỆN | MÔ TẢ |
1 | Khóa kiểm tra | Được sử dụng để kiểm tra độ đồng nhất độ sáng của màn hình hiển thị và độ phẳng của mô-đun hiển thị. |
2 | Đèn báo | Đèn báo hoạt động D1 (RUN) nhấp nháy để cho biết thẻ điều khiển đang hoạt động bình thường và D2 (LAN) nhấp nháy rất nhanh Gigabit đã được xác định và dữ liệu đang được nhận. |
3 | Cổng mạng Gigabit | Kết nối thẻ gửi hoặc thẻ nhận, bất kể xuất nhập khẩu. |
4 | Cổng đầu vào nguồn 1 | Giao diện nguồn bài liên kết, có thể được kết nối với đầu vào điện áp DC 4.0V ~ 5.5V. |
5 | Cổng đầu vào nguồn 2 | Giao diện nguồn chống đánh lừa, có thể được kết nối với đầu vào điện áp DC 4.0V ~ 5.5V. |
6 | Đầu nối cáp | 8 bộ giao diện HUB75E, được kết nối với các mô-đun giao diện HUB75 |

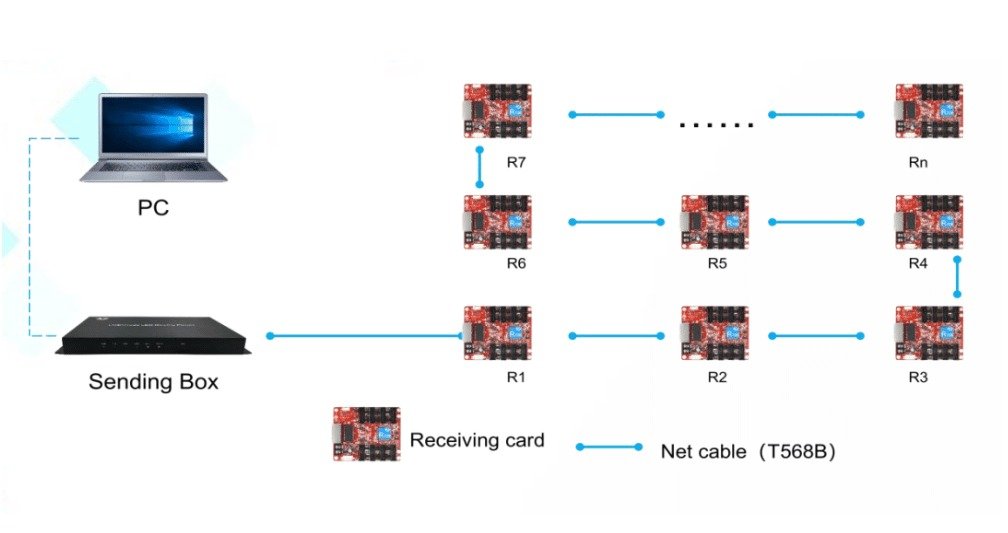

SƠ ĐỒ KẾT NỐI GIỮA HỘP PHÁT VÀ THẺ NHẬN
