Card thu HD-R712
Card thu HD-R712
- Model: Card thu HD-R712
- Hãng sãn xuất: HUIDU
Card thu HD-R712 là thẻ nhận màn hình LED hỗ trợ cả hệ thống điều khiển đồng bộ và hệ thống điều khiển không đồng bộ, không cần bo mạch adapter, 12 giao diện HUB75E tiêu chuẩn trên bo mạch, độ ổn định tốt, hỗ trợ 24 nhóm dữ liệu song song RGB, với khả năng chịu tải lớn và điều khiển tối đa 260.000 pixel.
TÍNH NĂNG SẢN PHẨM
1. Tích hợp 12 giao diện HUB75E tiêu chuẩn
2. Hỗ trợ chip thông thường và chip PWM
3. Hỗ trợ mô-đun tĩnh, quét 1/128 bất kỳ chế độ quét nào
4. Hỗ trợ trao đổi nhóm dữ liệu và cài đặt bù đắp nhóm dữ liệu
5. Cài đặt thông minh, lấy mẫu, truy tìm, v.v.
6. Hỗ trợ xếp tầng nhiều thẻ và sắp xếp tùy ý
7. Phạm vi tải khuyến nghị: 128 * 1024 cho chip thông thường và 256 * 1024 cho chip PWM
KỸ THUẬT
1. Khả năng chịu tải tối đa: 260.000
2. Chip thông thường: 128 x 1024
3. Chip xung: 256 x 1024
4. Giao diện HUB: HUB75E
5. Hỗ trợ phạm vi quét: Tĩnh 1/128

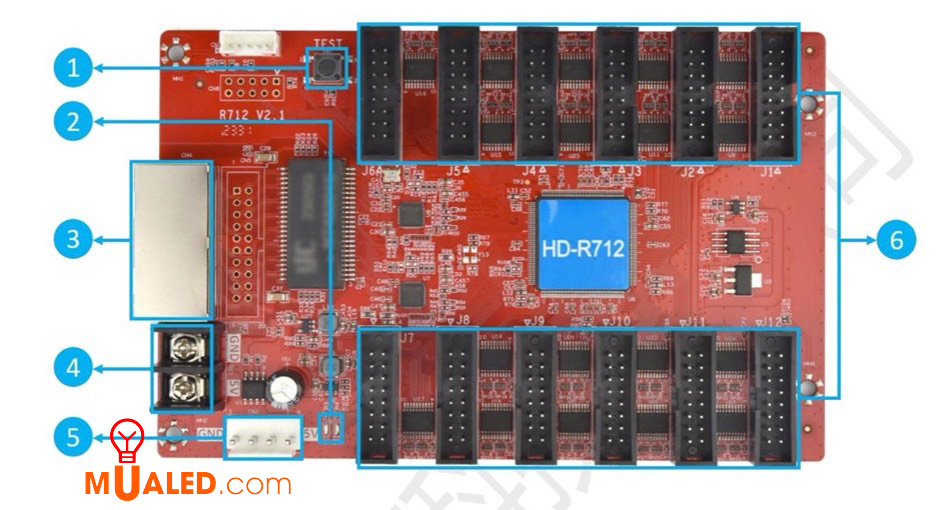

MÔ TẢ GIAO DIỆN
|
STT |
GIAO DIỆN | MÔ TẢ |
| 1 | Khóa kiểm tra | Được sử dụng để kiểm tra độ đồng đều độ sáng của màn hình hiển thị và độ phẳng của mudule hiển thị |
| 2 | Đèn báo | Hoạt động D1 nhấp nháy để cho biết thẻ điều khiển đang hoạt động bình thường; D2 nhấp nháy nhanh để cho biết Gigabit đã được nhận dạng và đang nhận dữ liệu. |
| 3 | Cổng mạng Gigabit | Kết nối thẻ gửi hoặc nhận, bất kể giao diện đầu vào / đầu ra. |
| 4 | Cổng đầu vào nguồn 1 | Giao diện đầu vào nguồn bài liên kết. |
| 5 | Cổng đầu vào nguồn 2 | Giao diện đầu vào nguồn chống đánh lừa. |
| 6 | Đầu nối cáp | 12 bộ giao diện HUB75E, được kết nối với mô-đun bằng cáp. |

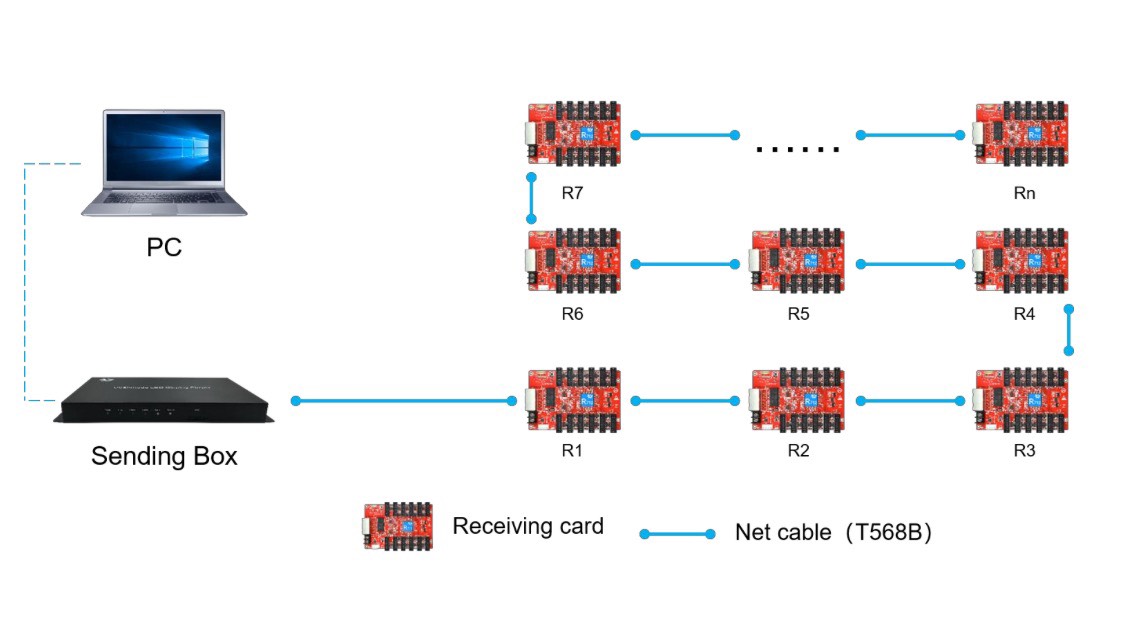

SƠ ĐỒ KẾT NỐI GIỮA HỘP PHÁT VÀ THẺ NHẬN
