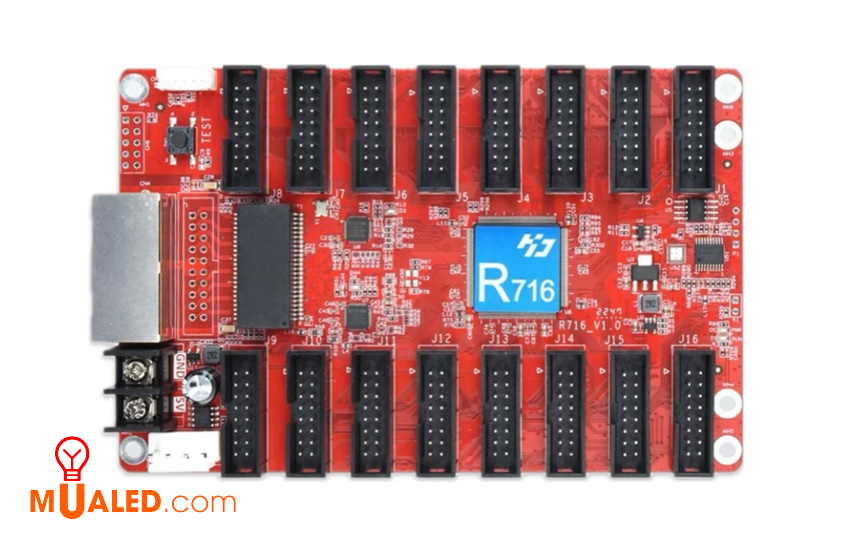

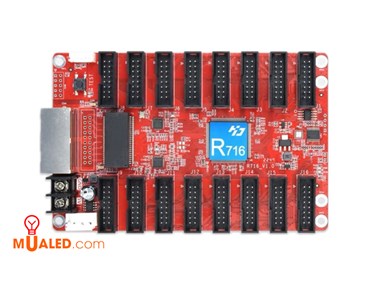

Card thu HD-R716
Card thu HD-R716
- Model: Card HD-R716
- Hãng sãn xuất: HUIDU
Card thu HD-R716 là thẻ nhận màn hình LED hỗ trợ cả hệ thống điều khiển đồng bộ và hệ thống điều khiển không đồng bộ, không cần bo mạch chuyển đổi, 16 giao diện HUB75E tiêu chuẩn trên bo mạch, độ ổn định tốt, hỗ trợ 32 nhóm dữ liệu song song RGB, với khả năng chịu tải lớn và điều khiển tối đa 320.000 pixel.
TÍNH NĂNG SẢN PHẨM
1. Tích hợp 16 giao diện HUB75E tiêu chuẩn
2. Hỗ trợ chip thông thường và chip PWM
3. Hỗ trợ mô-đun tĩnh, quét 1/128 bất kỳ chế độ quét nào
4. Hỗ trợ trao đổi nhóm dữ liệu và cài đặt bù đắp nhóm dữ liệu
5. Cài đặt thông minh, lấy mẫu, truy tìm, v.v.
6. Hỗ trợ xếp tầng nhiều thẻ và sắp xếp tùy ý
7. Phạm vi tải khuyến nghị: 160 * 1024 cho chip thông thường và 320 * 1024 cho chip PWM
KỸ THUẬT
1. Khả năng chịu tải tối đa: 320.000
2. Chip thông thường: 160 x 1024
3. Chip xung: 320 x 1024
4. Giao diện HUB: HUB75E
5. Hỗ trợ phạm vi quét: Tĩnh 1/128

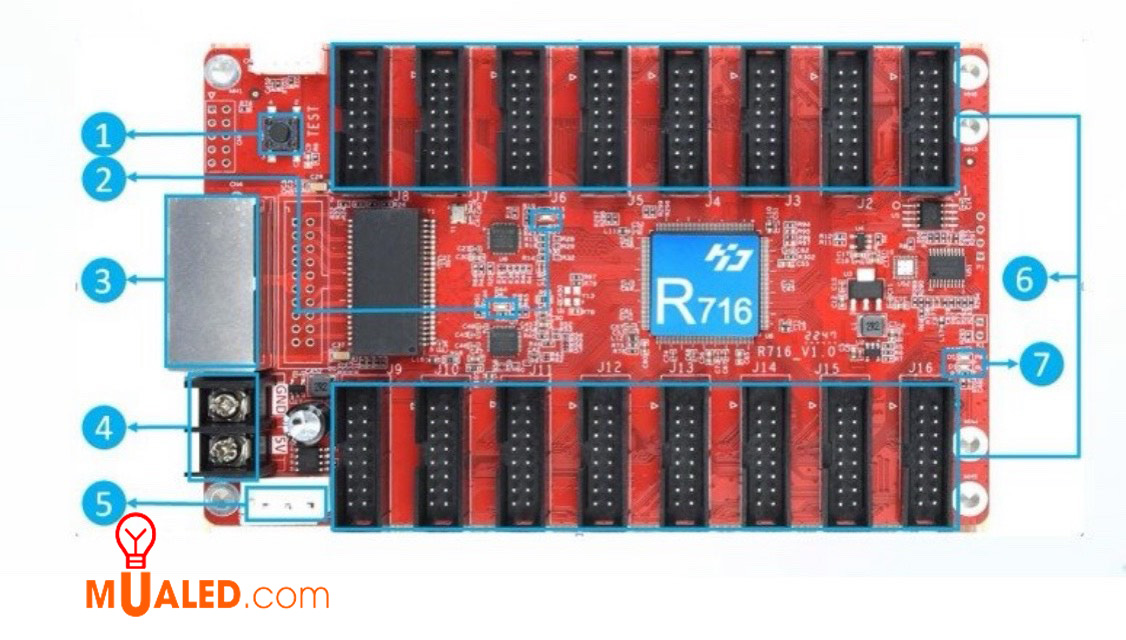

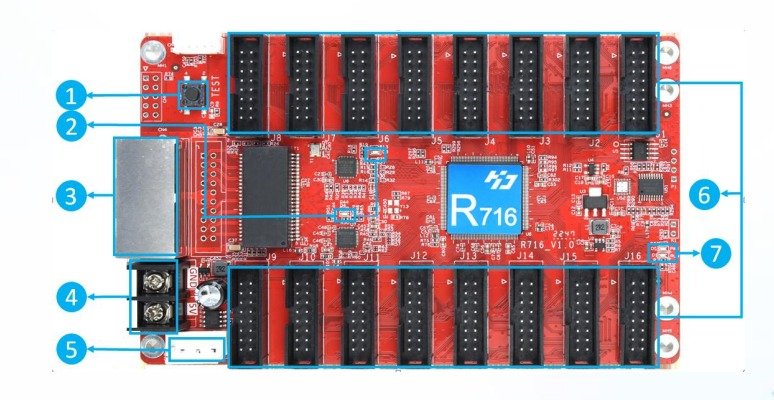

MÔ TẢ GIAO DIỆN
|
STT |
GIAO DIỆN | MÔ TẢ | |||
| 1 | Khóa kiểm tra | Được sử dụng để kiểm tra độ đồng nhất độ sáng của màn hình hiển thị và độ phẳng của mô-đun hiển thị. | |||
| 2 | Đèn báo | D3 và D4 cho biết 3 trạng thái của 2 cổng Gigabit Ethernet: không có kết nối Gigabit Ethernet Không có liên kết - Thường tắt, kết nối cáp Gigabit Ethernet nhưng không có dữ liệu (liên kết) - Bật rắn, kết nối Gigabit Ethernet và có gửi và nhận dữ liệu (ACT) - nhấp nháy. |
|||
| 3 | Cổng mạng Gigabit | Kết nối thẻ gửi hoặc thẻ nhận, bất kể xuất nhập khẩu. | |||
| 4 | Cổng đầu vào nguồn 1 | Giao diện nguồn bài liên kết, có thể được kết nối với đầu vào điện áp DC 4.0V ~ 5.5V. | |||
| 5 | Cổng đầu vào nguồn 2 | Giao diện nguồn chống đánh lừa, có thể được kết nối với đầu vào điện áp DC 4.0V ~ 5.5V. | |||
| 6 | Đầu nối cáp | 16 bộ giao diện HUB75E, được kết nối với các mô-đun giao diện HUB75. | |||
| 7 | Chỉ số công việc | Chỉ số | Màu | Tình trạng | Mô tả |
| Đèn điện D5 (PWR) | Xanh | Rắn | Đầu vào nguồn là bình thường | ||
| Đèn chạy D1 (RUN) | Xanh | Bật 1 giây, tắt 1 giây | Kết nối mạng bất thường hoặc không có tín hiệu video | ||
| Đèn flash 4 lần trong 1 giây | Thẻ nhận hoạt động tốt và tín hiệu video đang hoạt động | ||||
| Đèn flash 5 lần trong 2,5 giây. Giảm 1,5 giây | Các thông số thẻ nhận bị khóa | ||||

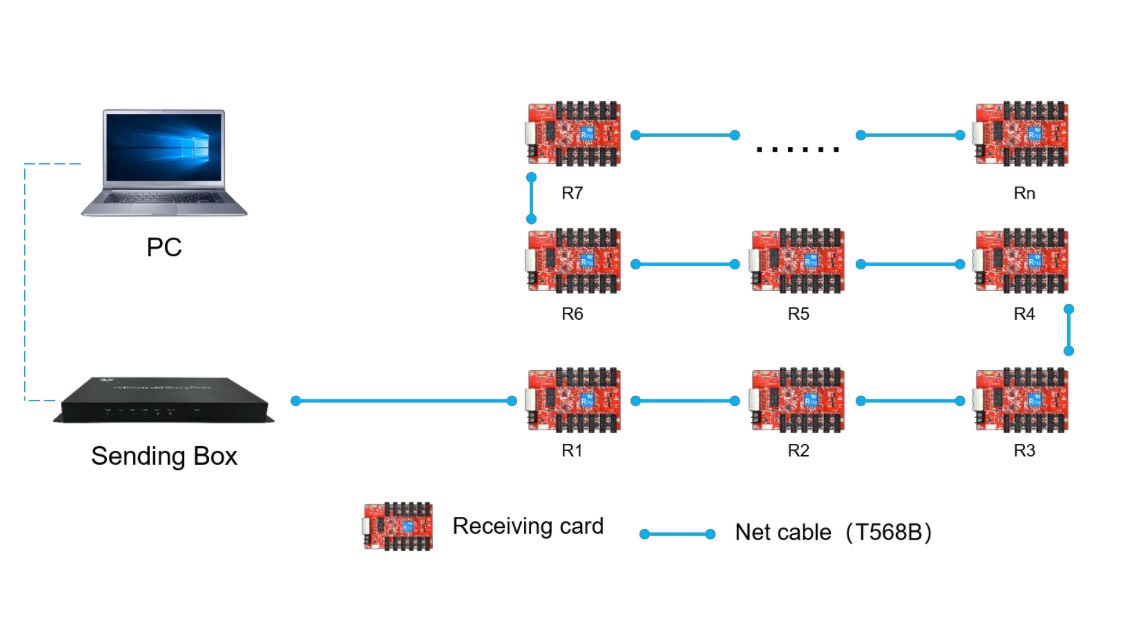

SƠ ĐỒ KẾT NỐI GIỮA HỘP PHÁT VÀ THẺ NHẬN
