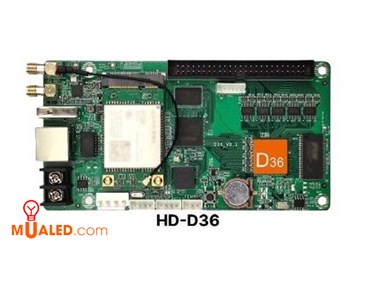

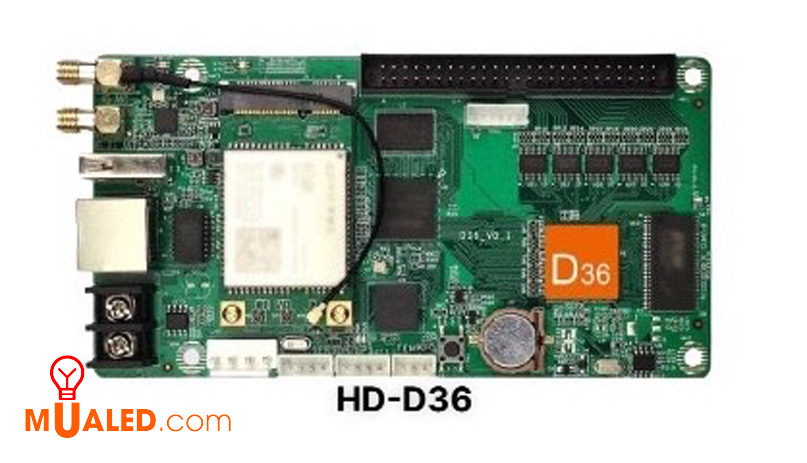

Card HD-D36 WI-FI
Card HD-D36 WI-FI
- Model: Card HD-D36 WI-FI
- Hãng sãn xuất: HUIDU
Hệ thống điều khiển đầy đủ màu sắc không đồng bộ HD-D36 là hệ thống điều khiển hiển thị LED cho màn hình đầu cửa, màn hình xe và màn hình nhỏ đầy màu sắc, D36 hỗ trợ phát video, hình ảnh, văn bản, đồng hồ và nội dung chương trình khác, mô-đun Wi-Fi tiêu chuẩn, hỗ trợ điều khiển APP di động, nhưng cũng hỗ trợ cáp mạng, đĩa U và điều khiển cụm từ xa Internet.
TÍNH NĂNG SẢN PHẨM
1. Mô-đun Wi-Fi tiêu chuẩn, điều khiển không dây qua APP di động;
2. Hỗ trợ 256~65536 cấp độ thang độ xám;
3. Hỗ trợ các hiệu ứng đặc biệt cho video, hình ảnh, nhân vật hoạt hình, đồng hồ và hình nền neon;
4. Hỗ trợ nghệ thuật chữ, nền hoạt hình và hiệu ứng neon;
5. Hỗ trợ mở rộng không giới hạn các chương trình trên đĩa U, cắm và chạy;
6. Không cần cài đặt IP, nhận dạng tự động;
7. Hỗ trợ Internet, quản lý từ xa 4G và kết nối không dây Wi-Fi;
8. Hỗ trợ giải mã cứng video 720P và đầu ra tốc độ khung hình 60Hz
THÔNG SỐ KỸ THUẬT
|
CHỨC NĂNG |
THÔNG SỐ |
|
Mod được hỗ trợ |
Tất cả các mô-đun đầy đủ màu sắc đều tĩnh đến quét 1/64 |
|
Phạm vi kiểm soát |
65.000 điểm (1024*64, tối đa 1024, tối đa 256) |
|
Thang độ xám |
Lớp 256 ~ 65536 |
|
Định dạng video |
Đầu ra tốc độ khung hình 60Hz, hỗ trợ giải mã phần cứng video 720P, gửi trực tiếp, không cần chuyển mã và chờ đợi; Hỗ trợ tất cả các định dạng phổ biến như AVI, WMV, RMVB, MP4, 3GP, ASF, MPG, FLV, F4V, MKV, MOV, DAT, VOB, TRP, TS, WEBM, v.v |
|
Định dạng hoạt hình |
Hỗ trợ SWF, FLV, GIF |
|
Định dạng hình ảnh |
Hỗ trợ BMP, JPG, JPEG, PNG, v.v. |
|
Nhắn tin |
Hỗ trợ chỉnh sửa văn bản và chèn hình ảnh |
|
Đồng hồ |
Hỗ trợ đồng hồ analog, đồng hồ kỹ thuật số và nhiều chức năng đồng hồ quay số |
|
Các tính năng khác |
Neon, chức năng từ hoạt hình, thời gian tích cực và tiêu cực, nhiệt độ, độ ẩm và độ sáng chức năng điều chỉnh thích ứng, v.v |
|
Dung lượng lưu trữ |
Dung lượng lưu trữ 4GB tích hợp, hỗ trợ lưu trữ hơn 4 giờ chương trình; Đồng thời, nó hỗ trợ phát lại trực tiếp các chương trình trên đĩa U, mở rộng không giới hạn |
|
Loại giao tiếp |
Ổ flash USB, Wi-Fi, kết nối với mạng LAN và Internet thông qua cổng mạng hoặc kết nối Internet qua 4G |
|
Giao diện |
Nguồn điện 5V x1, 10 / 100M RJ45 x1, USB 2.0 x1, cổng HUB75E tiêu chuẩn 16PIN x4 |
|
Công suất hoạt động |
5 watt |

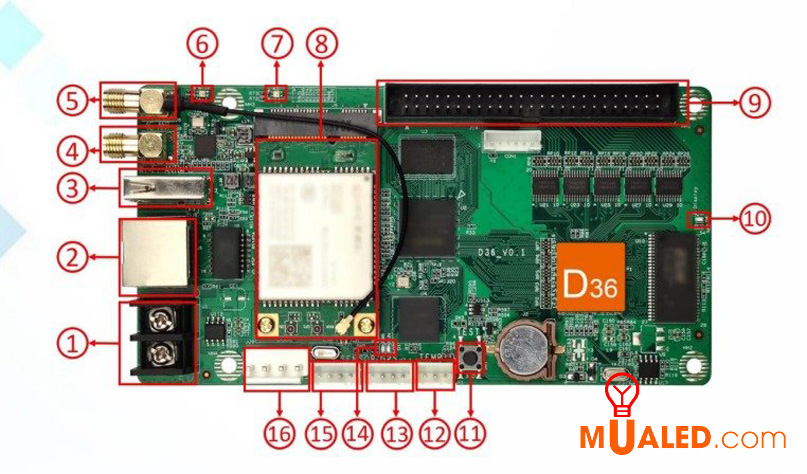

MÔ TẢ GIAO DIỆN
1. Thiết bị đầu cuối nguồn: kết nối với nguồn điện 5V;
2. Cổng mạng RJ45: kết nối với cổng mạng máy tính, router hoặc switch, trạng thái hoạt động bình thường là đèn màu cam
Bật, đèn xanh nhấp nháy;
3. Giao diện USB: dùng để cập nhật chương trình hoặc mở rộng dung lượng;
4. Giao diện ăng-ten Wi-Fi: kết nối với ăng-ten Wi-Fi để tăng cường tín hiệu;
5. Giao diện ăng-ten 4G: kết nối với ăng-ten 4G để tăng cường tín hiệu;
6. Chỉ báo Wi-Fi: hiển thị trạng thái hoạt động của Wi-Fi;
7. Đèn báo 4G: hiển thị trạng thái mạng 4G;
8. Mô-đun 4G: được sử dụng để cung cấp thẻ điều khiển truy cập Internet (cấu hình không chuẩn);
9. Giao diện HUB: Giao diện HUB đa năng, dùng để cài đặt bo mạch bộ chuyển đổi HUB;
10. Đèn báo hiển thị: Card điều khiển phát bình thường và đèn báo nhấp nháy;
11. Nút kiểm tra: hiển thị kiểm tra cân bằng màu sắc và các chức năng khác, chức năng nút có thể được tùy chỉnh;
12. Giao diện cảm biến nhiệt độ: kết nối cảm biến nhiệt độ và hiển thị trên màn hình theo thời gian thực;
13. Giao diện GPS: kết nối với mô-đun GPS để điều chỉnh thời gian hoặc định vị;
14. Đèn báo: PWR là đèn báo nguồn và đèn báo nguồn luôn sáng; RUN là đèn báo và nguồn điện bình thường.
Đèn báo hoạt động bình thường nhấp nháy;
15. Giao diện cảm biến: kết nối các phụ kiện cảm biến bên ngoài, như giám sát môi trường, cảm biến đa chức năng, v.v.;
16. Giao diện nguồn: Giao diện nguồn 5V DC chống lừa đảo, chức năng tương tự như 1.
PHƯƠNG PHÁP ĐIỀU KHIỂN

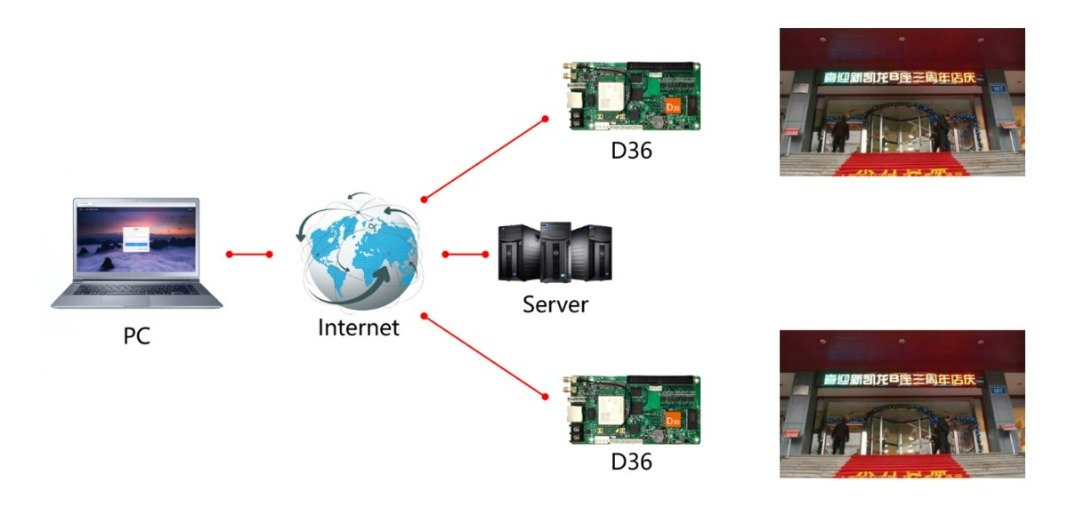

1. Sơ đồ quản lý cụm Internet

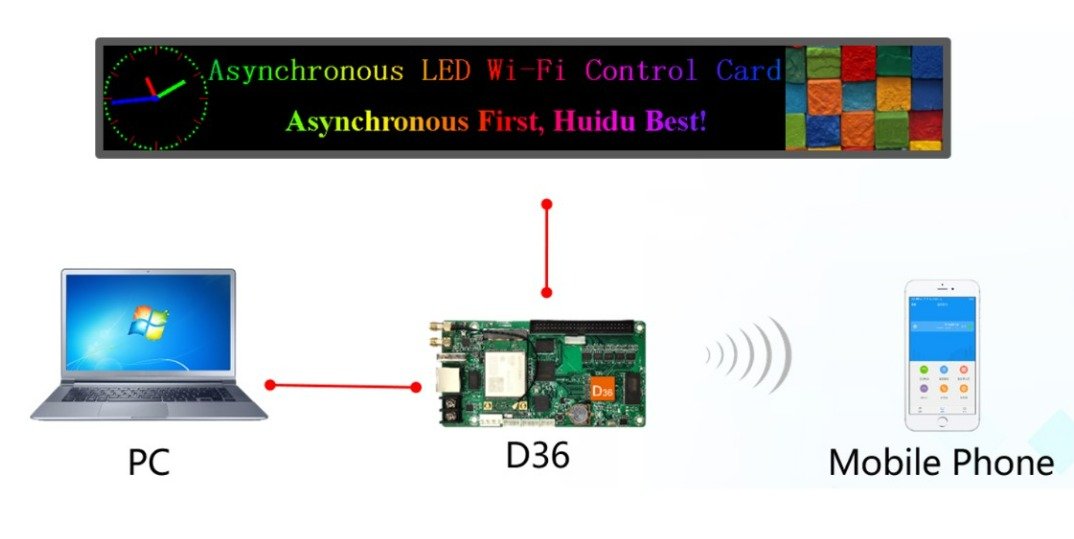

2. Thẻ điều khiển có thể được kết nối trực tiếp qua cáp mạng hoặc được cập nhật thông qua kết nối Wi-Fi
Ngoài ra: HD-D36 còn có thể cập nhật chương trình thông qua ổ USB
