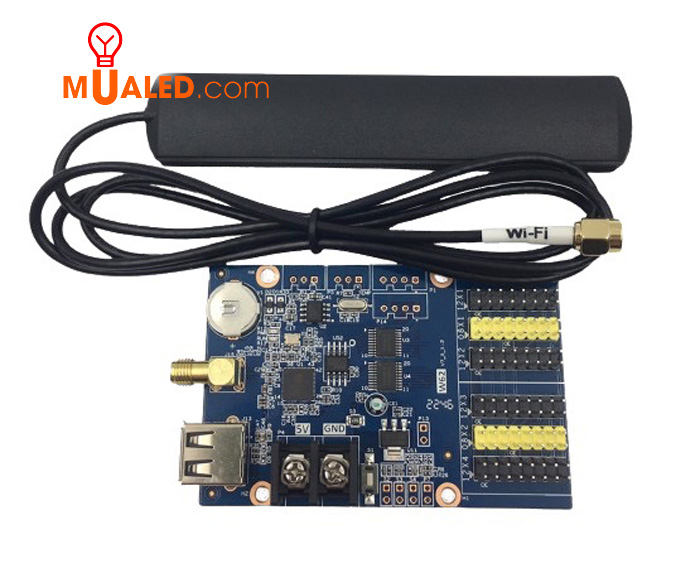

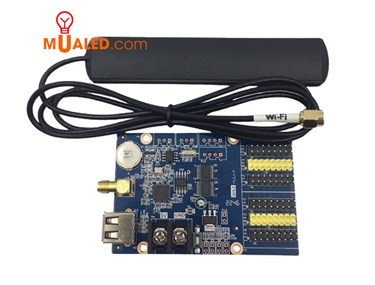

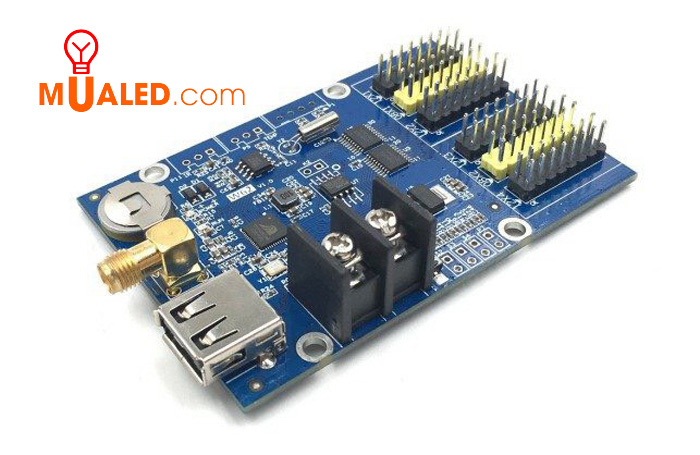

Card HD-W62 + Anten
Card HD-W62 + Anten
- Model: Card HD-W62 + Anten
- Hãng sãn xuất: HUIDU
Card HD-W62 là thẻ điều khiển Wi-Fi cho màn hình tiêu đề cửa, màn hình bảng hiệu cửa hàng và các dịp khác, đồng thời hỗ trợ kết nối không dây khoảng cách ngắn để cập nhật chương trình. Ngoài ra, còn có cổng USB, cũng có thể cập nhật chương trình qua ổ flash USB. Chi phí thấp, tiết kiệm chi phí, giao diện phần mềm đơn giản, dễ vận hành, hiệu ứng hiển thị phong phú, hiệu quả tốt, hỗ trợ các thông số kỹ thuật khác nhau của màn hình hiển thị.
TÍNH NĂNG SẢN PHẨM
1. Hỗ trợ biên giới chương trình, biên giới khu vực và biên giới tùy chỉnh;
2. Hỗ trợ nhiều hiệu ứng văn bản để đáp ứng hầu hết các kịch bản ứng dụng;
3. Hỗ trợ phông chữ rỗng, đột quỵ và các thiết kế khác;
4. Hỗ trợ tối đa 20 khu vực nội dung, sắp chữ miễn phí;
5. Hỗ trợ cảm biến bên ngoài về nhiệt độ, độ ẩm, độ sáng, v.v.
THÔNG SỐ KỸ THUẬT
|
CHỨC NĂNG |
THÔNG SỐ |
|
Phạm vi kiểm soát |
Đơn sắc 1024 * 64, nhị sắc 512 * 64 |
|
Dung lượng đèn Flash |
4 triệu byte |
|
Phương thức giao tiếp |
Ổ đĩa flash USB, Wi-Fi |
|
Số lượng chương trình |
1000 |
|
Số khu vực |
20, phân vùng độc lập, hiệu ứng độc lập, biên giới độc lập |
|
Hiển thị nội dung |
Văn bản, Hoạt hình, 3D, Hình ảnh (Hình ảnh, SWF), Excel, Thời gian, Nhiệt độ (Nhiệt độ và Độ ẩm), Chấm công, Đếm, Âm lịch |
|
Cách được hiển thị |
Hiển thị tuần tự, chuyển đổi phím, điều khiển từ xa |
|
Chức năng đồng hồ |
1. Hỗ trợ lịch vạn niên, đồng hồ analog, lịch âm 2. Hẹn giờ tích cực và hiển thị đếm ngược 3. Phông chữ hiển thị, kích thước phông chữ, màu sắc, vị trí, v.v. có thể được đặt tùy ý 4. Hỗ trợ hiển thị múi giờ đa thời gian |
|
Mở rộng thiết bị |
Cảm biến nhiệt độ, độ ẩm, điều khiển từ xa, độ nhạy sáng, v.v |
|
Tự động bật và tắt màn hình |
Hỗ trợ thời gian bật tắt màn hình |
|
Điều chỉnh độ sáng |
Ba chế độ điều chỉnh độ sáng được hỗ trợ: điều chỉnh thủ công, điều chỉnh tự động và điều chỉnh theo khoảng thời gian |
|
Công suất hoạt động |
3 watt |

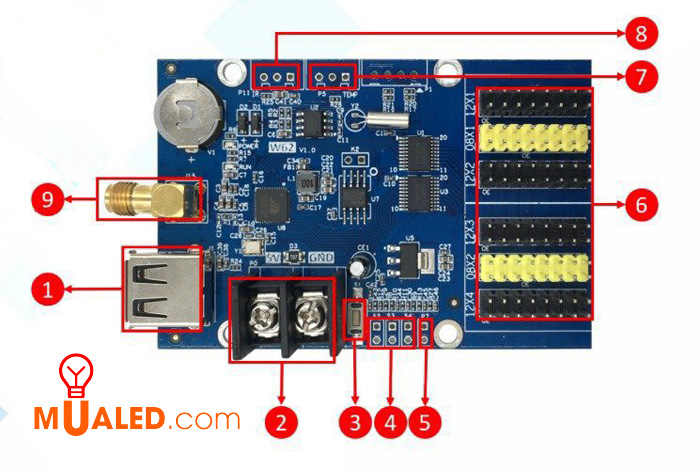

MÔ TẢ GIAO DIỆN
1. Cổng USB, chương trình cập nhật bằng đĩa U
2. Đầu nối nguồn, kết nối nguồn điện 5V
3. Nút kiểm tra, nhấp để chuyển trạng thái kiểm tra màn hình
4. Cổng chuyển đổi S2/S3/S4:
- S2: Kết nối công tắc điểm, chuyển sang chương trình tiếp theo, bộ hẹn giờ bắt đầu, đếm cộng.
- S3: Kết nối công tắc điểm, chuyển chương trình trước đó, đặt lại hẹn giờ, đếm ngược.
- S4: Kết nối công tắc điểm, điều khiển chương trình, tạm dừng thời gian, đặt lại số đếm.
5. P7: Kết nối cảm biến độ sáng
6. 4*HUB12 ，2*HUB08，connect the display
7. P5: Connect the temperature/humidity sensor
8. P11: Connect the IR, by remote control
9. Connect the computer through Wi-Fi to send parameters and programs

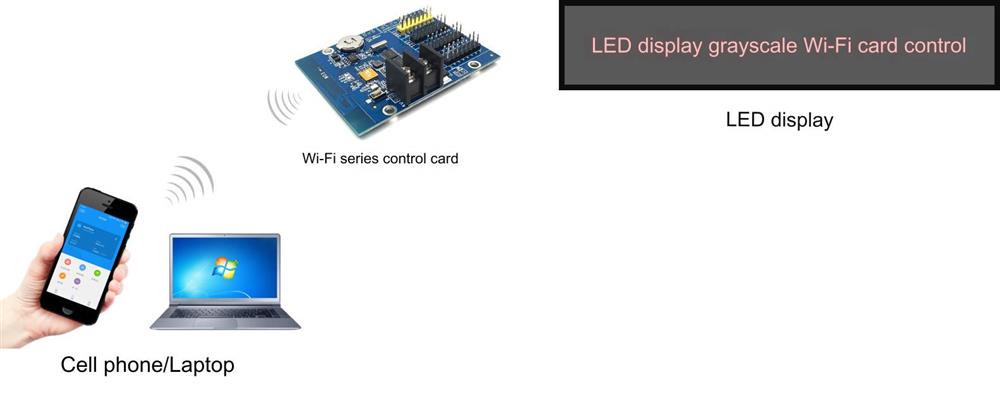

SƠ ĐỒ KẾT NỐI
