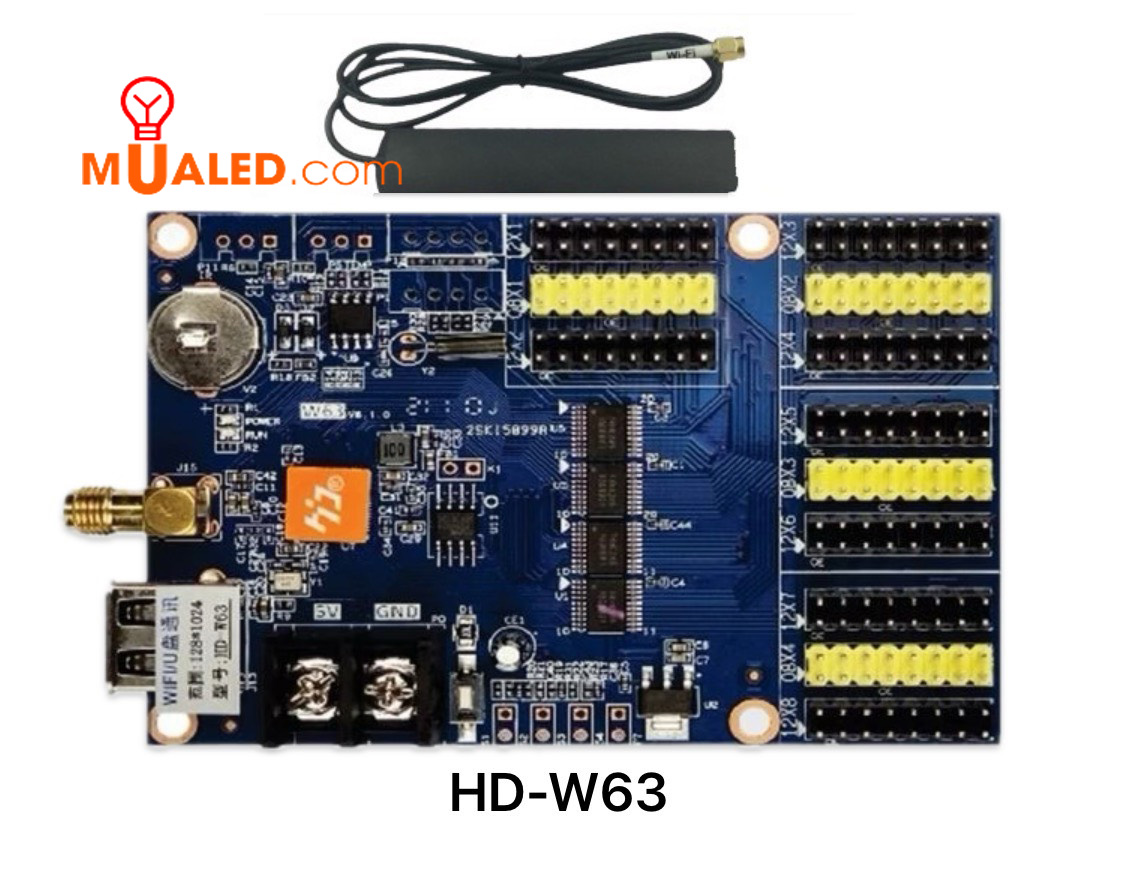

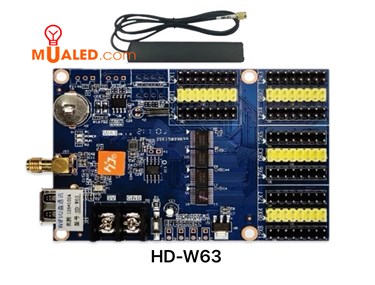

- Model: Card HD-W63 + Anten
- Hãng sãn xuất: HUIDU
Card HD W63 là thẻ điều khiển Wi-Fi cho màn hình tiêu đề cửa, màn hình bảng hiệu cửa hàng và các dịp khác, đồng thời hỗ trợ kết nối không dây khoảng cách ngắn để cập nhật chương trình. Ngoài ra, còn có cổng USB, cũng có thể cập nhật chương trình qua ổ flash USB. Chi phí thấp, tiết kiệm chi phí, giao diện phần mềm đơn giản, dễ vận hành, hiệu ứng hiển thị phong phú, hiệu quả tốt, hỗ trợ các thông số kỹ thuật khác nhau của màn hình hiển thị.
TÍNH NĂNG SẢN PHẨM
1. Hỗ trợ biên giới chương trình, biên giới khu vực và biên giới tùy chỉnh;
2. Hỗ trợ nhiều hiệu ứng văn bản để đáp ứng hầu hết các kịch bản ứng dụng;
3. Hỗ trợ phông chữ rỗng, đột quỵ và các thiết kế khác;
4. Hỗ trợ tối đa 20 khu vực nội dung, sắp chữ miễn phí;
5. Hỗ trợ cảm biến bên ngoài về nhiệt độ, độ ẩm, độ sáng, v.v.
THÔNG SỐ KỸ THUẬT
CHỨC NĂNG |
THÔNG SỐ |
Phạm vi kiểm soát |
Đơn sắc 1024 * 128, nhị sắc 512 * 128 |
Dung lượng đèn Flash |
4 triệu byte |
Phương thức giao tiếp |
Ổ đĩa flash USB, Wi-Fi |
Số lượng chương trình |
1000 |
Số khu vực |
20, phân vùng độc lập, hiệu ứng độc lập, biên giới độc lập |
Hiển thị nội dung |
Văn bản, Hoạt hình, 3D, Hình ảnh (Hình ảnh, SWF), Excel, Thời gian, Nhiệt độ (Nhiệt độ và Độ ẩm), Chấm công, Đếm, Âm lịch |
Cách được hiển thị |
Hiển thị tuần tự, chuyển đổi phím, điều khiển từ xa |
Chức năng đồng hồ |
1. Hỗ trợ lịch vạn niên, đồng hồ analog, lịch âm 2. Hẹn giờ tích cực và hiển thị đếm ngược 3. Phông chữ hiển thị, kích thước phông chữ, màu sắc, vị trí, v.v. có thể được đặt tùy ý 4. Hỗ trợ hiển thị múi giờ đa thời gian |
Mở rộng thiết bị |
Cảm biến nhiệt độ, độ ẩm, điều khiển từ xa, độ nhạy sáng, v.v |
Tự động bật và tắt màn hình |
Hỗ trợ thời gian bật tắt màn hình |
Điều chỉnh độ sáng |
Ba chế độ điều chỉnh độ sáng được hỗ trợ: điều chỉnh thủ công, điều chỉnh tự động và điều chỉnh theo khoảng thời gian |
Công suất hoạt động |
3 watt |

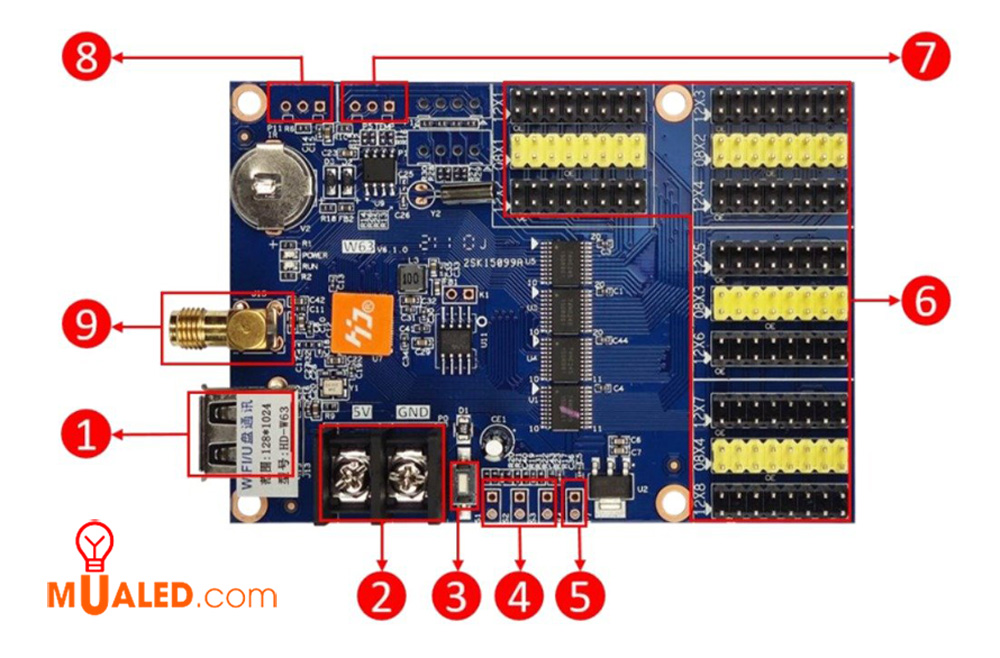

MÔ TẢ GIAO DIỆN
1. Cổng USB, để cập nhật nội dung và cài đặt chương trình bằng đĩa U.
2. Đầu nối nguồn điện, để kết nối nguồn điện 5V.
3. Nút kiểm tra, để kiểm tra mô-đun LED.
4. Cổng chuyển đổi S2/S3/S4:
- S2 có thể được đặt làm nút cho chương trình tiếp theo, hẹn giờ bắt đầu hoặc đếm cộng;
- S3 có thể được đặt làm nút cho chương trình, đặt lại hẹn giờ hoặc đếm ngược;
- S4 có thể được đặt làm nút cho điều khiển chương trình, tạm dừng thời gian, thiết lập lại số đếm.
5. P7: Kết nối cảm biến độ sáng, tự động điều chỉnh độ sáng.
6. Cổng HUB12/HUB08, kết nối với mô-đun LED bằng cáp dẹt.
7. P5: Kết nối cảm biến nhiệt độ / độ ẩm.
8. P11: Đầu nối từ xa IR, để kết nối cảm biến từ xa IR.
9. Cổng ăng-ten Wi-Fi: dùng để kết nối với ăng-ten Wi-Fi bên ngoài.

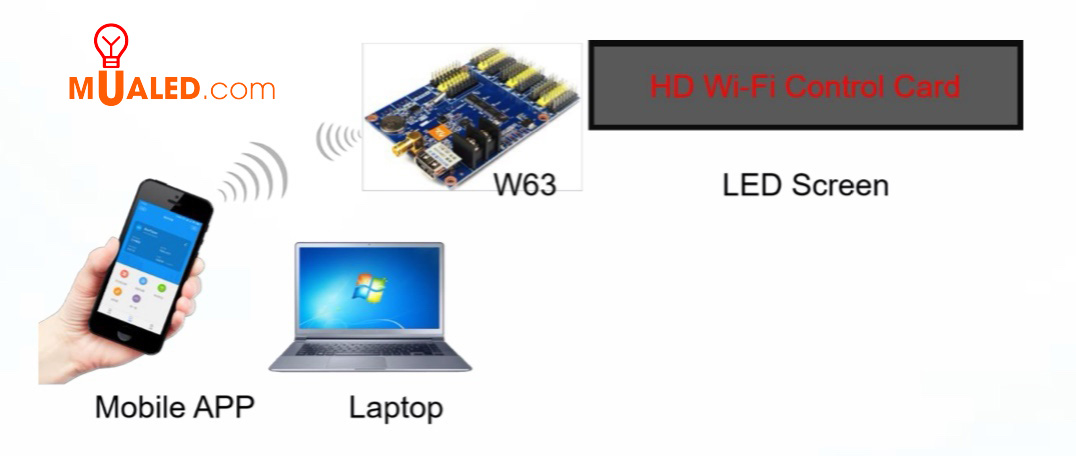

SƠ ĐỒ KẾT NỐI
