Card HD-WF4
Card HD-WF4

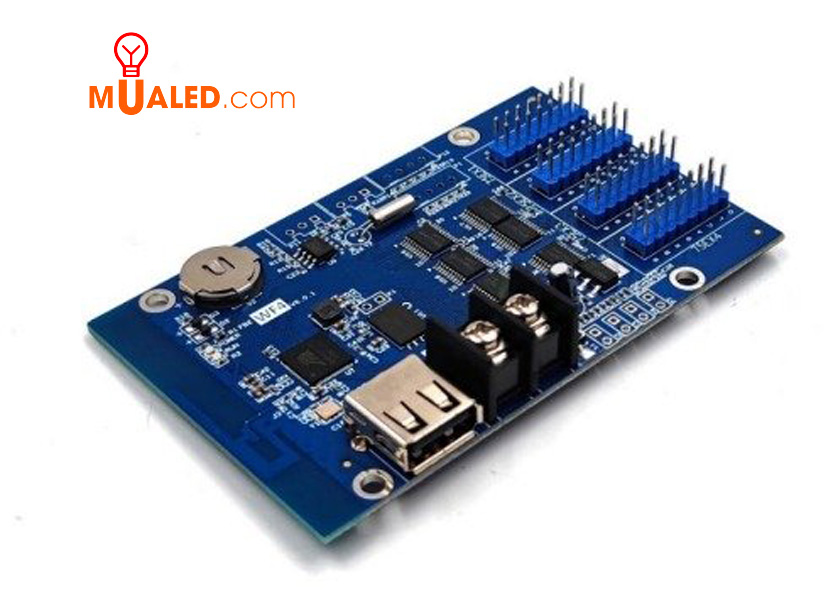

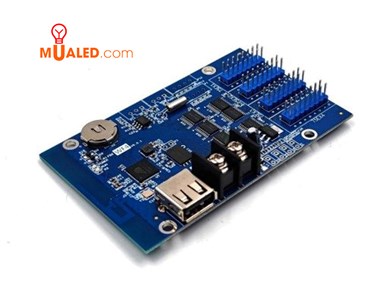

- Model: Card HD-WF4
- Hãng sãn xuất: HUIDU

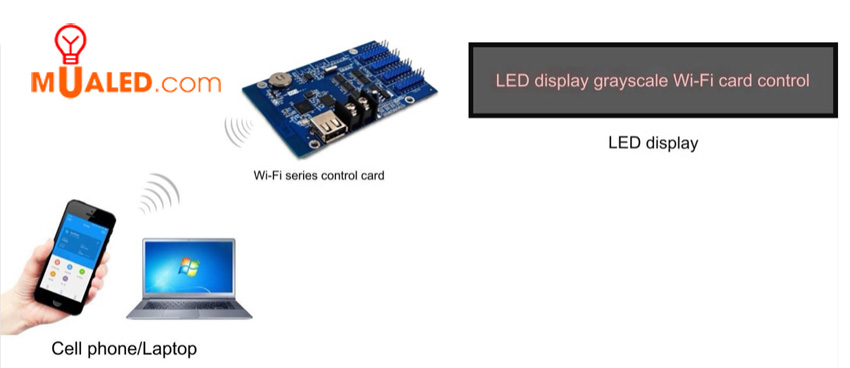

Card HD-WF4 đi kèm với 4 giao diện HUB75E, là một loạt thẻ điều khiển đầy màu sắc đơn và hai màu, hỗ trợ Wi-Fi và đĩa U hai cách để cập nhật chương trình và phù hợp cho màn hình đầu cửa, màn hình bảng hiệu cửa hàng, màn hình gian hàng sàn, màn hình xe hơi và các dịp khác.
TÍNH NĂNG SẢN PHẨM
1. Giao diện HUB75E mô-đun đầy màu sắc hỗ trợ chip và chip ICN2038S thông thường;
2. Ăng-ten tích hợp, tiết kiệm sự cố cài đặt;
3. Hỗ trợ biên giới chương trình, biên giới khu vực và biên giới tùy chỉnh;
4. Hỗ trợ nhiều hiệu ứng văn bản để đáp ứng hầu hết các kịch bản ứng dụng;
5. Hỗ trợ tối đa 20 khu vực nội dung, sắp chữ miễn phí.
THÔNG SỐ KỸ THUẬT
|
CHỨC NĂNG |
THÔNG SỐ |
|
Loại mod |
Các mô-đun đầy đủ màu sắc hỗ trợ giao diện HUB75, hỗ trợ cả chip thông thường và 2038S |
|
Phương pháp quét |
Hỗ trợ quét tĩnh đến 1/32 |
|
Phạm vi kiểm soát |
768 * 128, cao nhất là 256, rộng nhất là 1280 |
|
Phương thức giao tiếp |
Wi-Fi, ổ flash USB |
|
Không gian lưu trữ |
8 triệu byte |
|
Hỗ trợ đầy màu sắc |
Không có mức màu xám nào có thể hiển thị màu đỏ, xanh lá cây, xanh dương, vàng, tím, lục lam và trắng |
|
Hỗ trợ lóa mắt |
Lên đến 8 cấp độ thang độ xám, hỗ trợ văn bản đầy màu sắc |
|
Số lượng chương trình |
999 chiếc, hỗ trợ chuyển đổi từ xa Wi-Fi |
|
Số khu vực |
20, phân vùng độc lập, hiệu ứng độc lập, biên giới độc lập và vùng chồng chéo |
|
Hiển thị nội dung |
Văn bản, Từ động, Văn bản 3D, Hình ảnh, GIF động, Thời gian, Thời gian, Lịch âm, v.v |
|
Bật và tắt nguồn |
Hỗ trợ cài đặt bật / tắt nguồn hẹn giờ |
|
Mở rộng thiết bị |
Nhiệt độ, điều khiển từ xa, độ nhạy sáng, v.v |
|
Điều chỉnh độ sáng |
Cài đặt độ sáng và cài đặt độ sáng dựa trên thời gian được hỗ trợ |
|
Chế độ cung cấp điện |
Cung cấp điện bài ràng buộc tiêu chuẩn |
|
Công suất hoạt động |
Micro USB, tiêu chuẩn 5V |

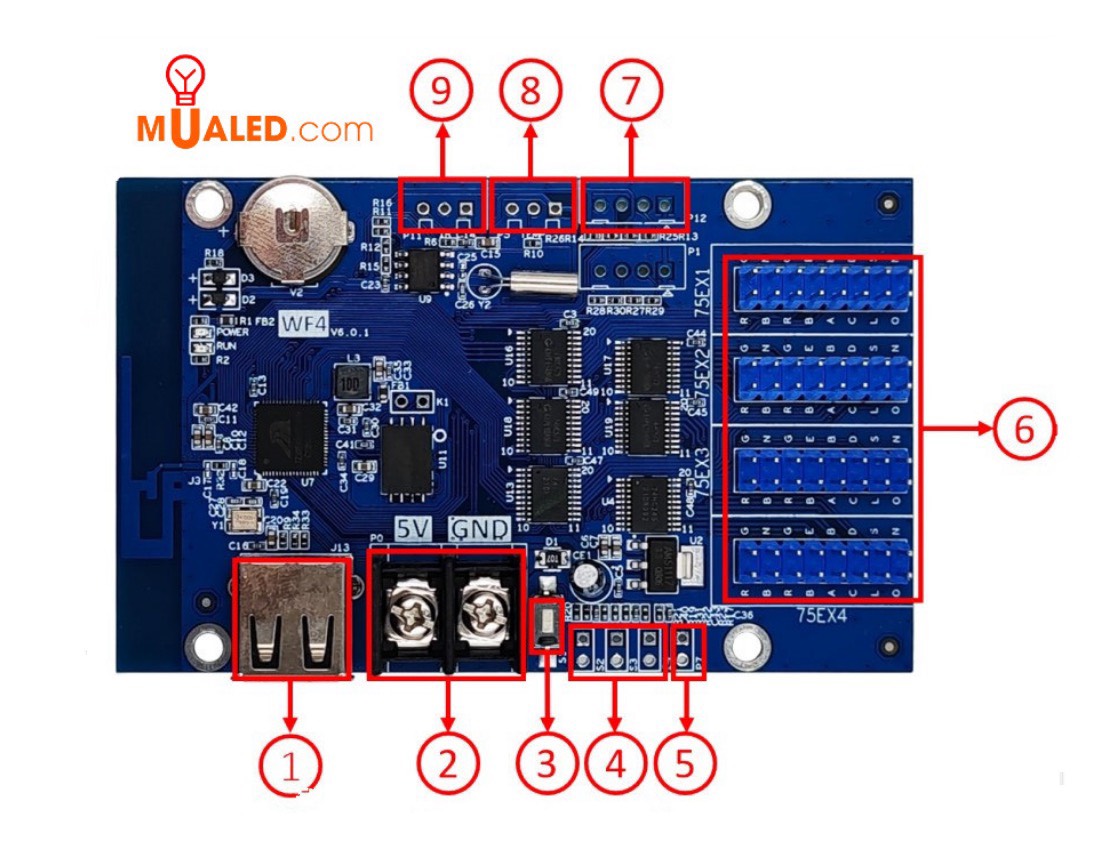

MÔ TẢ GIAO DIỆN
1. Cổng USB, để cập nhật chương trình bằng đĩa U.
2. Đầu nối nguồn tiêu chuẩn 5V, chia sẻ với Micro-USB, có thể cấp nguồn trực tiếp cho mô-đun LED.
3. Nút kiểm tra, nhấp để chuyển trạng thái kiểm tra màn hình.
4. Cổng chuyển đổi S2/S3/S4:
- S2: Kết nối công tắc điểm, chuyển sang chương trình tiếp theo, bộ hẹn giờ bắt đầu, đếm cộng;
- S3: Kết nối công tắc điểm, chuyển chương trình trước đó, đặt lại hẹn giờ, đếm ngược;
- S4: Kết nối công tắc điểm, điều khiển chương trình, tạm dừng thời gian, đặt lại số đếm.
5. P7: Kết nối cảm biến độ sáng.
6. Cổng HUB75E để kết nối với Màn hình LED.
7. P12: Kết nối cảm biến PM2.5 hoặc PM10.
8. P5: Kết nối cảm biến nhiệt độ.
9. P11: Kết nối IR bằng điều khiển từ xa.
SƠ ĐỒ KẾT NỐI
Nội dung đang được cập nhật!
